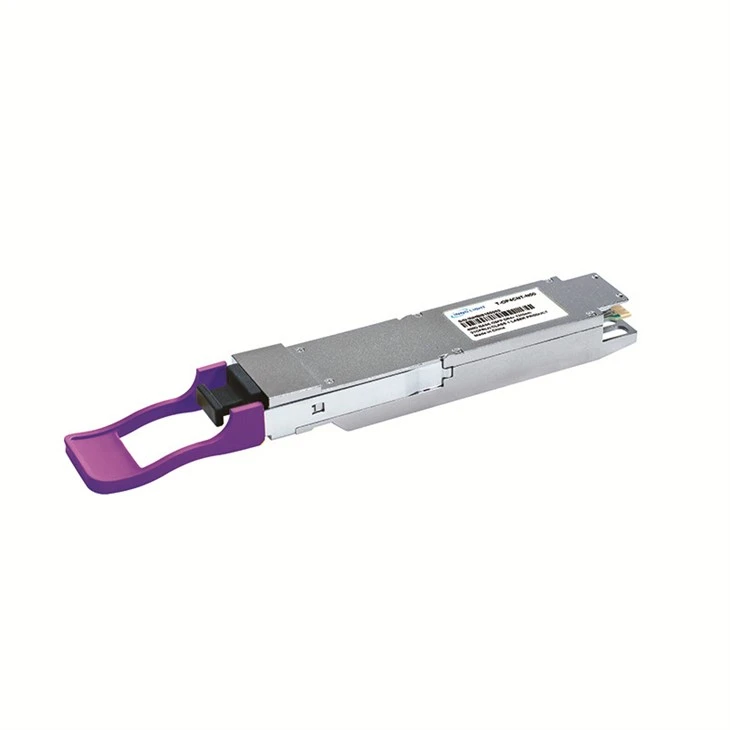

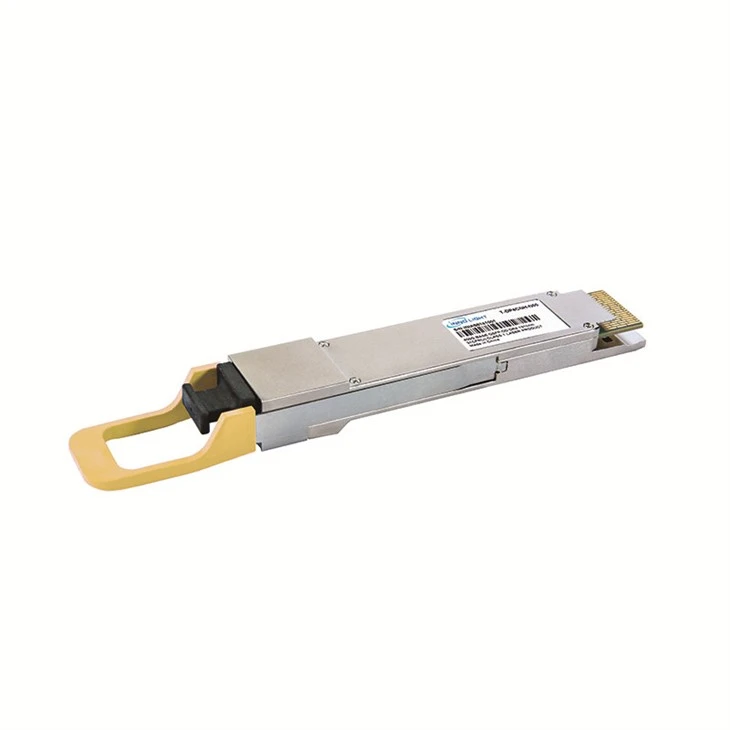

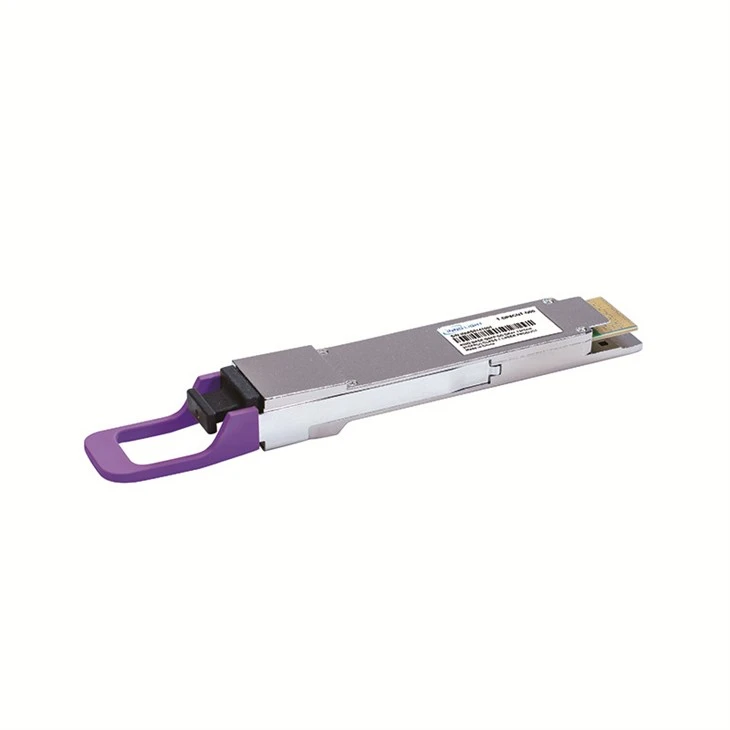

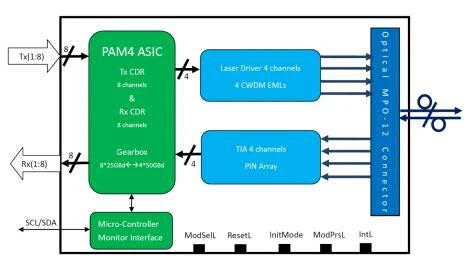

Optický transceiver SMF 400 Gb/s QSFP-DD DR4+ 2 km

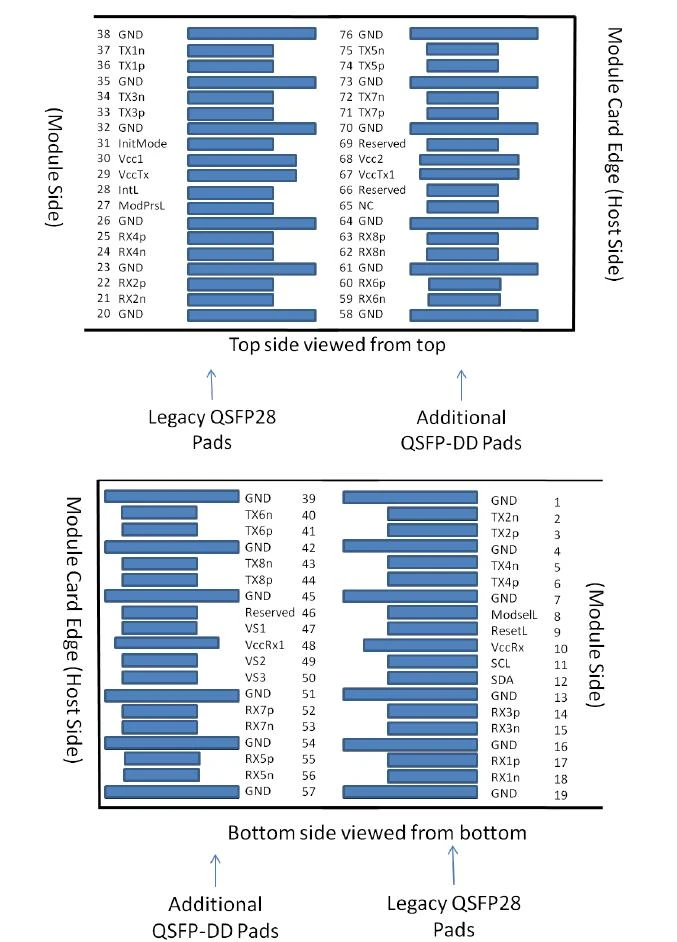

PIN #

Logika

Symbol

Popis

Sekvence zástrček

1

GND

Země

1B

2

CML-I

Tx2n

Invertovaný datový vstup vysílače

3B

3

CML-I

Tx2p

Vysílač NE-Invertovaný vstup dat

3B

4

GND

Země

1B

5

CML-I

Tx4n

Invertovaný datový vstup vysílače

3B

6

CML-I

Tx4P

Vysílač NE-Invertovaný vstup dat

3B

7

GND

Země

1B

8

LVTTL-I

ModSelL

Výběr modulu

3B

9

LVTTL-I

ResetL

Reset modulu

3B

10

VccRx

Napájecí přijímač 3,3V

2B

11

LVCMOS-I/O

SCL

2vodičové hodiny sériového rozhraní

3B

12

LVCMOS-I/O

SDA

Data 2vodičového sériového rozhraní

3B

13

GND

Země

1B

14

CML-O

Rx3p

Neobrácený{0}}datový výstup přijímače

3B

15

CML-O

Rx3n

Invertovaný datový výstup přijímače

3B

16

GND

Země

1B

17

CML-O

Rx1p

Neobrácený{0}}datový výstup přijímače

3B

18

CML-O

Rx1n

Invertovaný datový výstup přijímače

3B

19

GND

Země

1B

20

GND

Země

1B

21

CML-O

Rx2n

Invertovaný datový výstup přijímače

3B

22

CML-O

Rx2p

Neobrácený{0}}datový výstup přijímače

3B

23

GND

Země

1B

24

CML-O

Rx4n

Invertovaný datový výstup přijímače

3B

25

CML-O

Rx4p

Neobrácený{0}}datový výstup přijímače

3B

26

GND

Země

1B

27

LVCMOS-O

ModPrsL

Přítomný modul

3B

28

LVCMOS-O

IntL

Přerušit

3B

29

VccTx

Napájecí vysílač 3,3V

2B

30

Vcc1

Napájení 3,3V

2B

31

LVTTL-I

InitMode

režim inicializace; Ve starších aplikacích QSFP se podložka InitMode nazývá LPMODE

3B

32

GND

Země

1B

33

CML-I

Tx3p

Neobrácený vstup dat vysílače-

3B

34

CML-I

Tx3n

Invertovaný datový vstup vysílače

3B

35

GND

Země

1B

36

CML-I

Tx1p

Neobrácený vstup dat vysílače-

3B

37

CML-I

Tx1n

Invertovaný datový vstup vysílače

3B

38

GND

Země

1B

39

GND

Země

1A

40

CML-I

Tx6n

Invertovaný datový vstup vysílače

3A

41

CML-I

Tx6p

Neobrácený vstup dat vysílače-

3A

42

GND

Země

1A

43

CML-I

Tx6n

Invertovaný datový vstup vysílače

3A

44

CML-I

Tx6p

Neobrácený vstup dat vysílače-

3A

45

GND

Země

1A

46

Rezervováno

Pro budoucí použití

3A

47

VS1

Specifické pro dodavatele modulu 1

3A

48

VccRx1

Napájení 3,3V

2A

49

VS2

Specifické pro dodavatele modulu 2

3A

50

VS3

Specifické pro dodavatele modulu 3

3A

51

GND

Země

1A

52

CML-O

Rx7p

Neobrácený{0}}datový výstup přijímače

3A

53

CML-O

Rx7n

Invertovaný datový výstup přijímače

3A

54

GND

Země

1A

55

CML-O

Rx5p

Neobrácený{0}}datový výstup přijímače

3A

56

CML-O

Rx5n

Invertovaný datový výstup přijímače

3A

57

GND

Země

1A

58

GND

Země

1A

59

CML-O

Rx5n

Invertovaný datový výstup přijímače

3A

60

CML-O

Rx5p

Neobrácený{0}}datový výstup přijímače

3A

61

GND

Země

1A

62

CML-O

Rx8n

Invertovaný datový výstup přijímače

3A

63

CML-O

Rx8p

Neobrácený{0}}datový výstup přijímače

3A

64

GND

Země

1A

65

NC

Žádné připojení

3A

66

Rezervováno

Pro budoucí použití

3A

67

VccTx1

Napájení 3,3V

2A

68

Vcc2

Napájení 3,3V

2A

69

Rezervováno

Pro budoucí použití

3A

70

GND

Země

1A

71

CML-I

Tx7p

Neobrácený vstup dat vysílače-

3A

72

CML-I

Tx7n

Invertovaný datový vstup vysílače

3A

73

GND

Země

1A

74

CML-I

Tx5p

Neobrácený vstup dat vysílače-

3A

75

CML-I

Tx5n

Invertovaný datový vstup vysílače

3A

76

GND

Země

1A

Parametr

Symbol

Min

Typ

Max

Jednotka

Napájecí napětí

Vcc

-0.5

3.6

V

Rozsah skladovacích teplot

Ts

-40

85

stupeň

Teplota provozního pouzdra

Na

0

70

stupeň

Relativní vlhkost (bez-kondenzace)

RH

0

85

%

Parametr

Symbol

Min

Typický

Max

Jednotky

Poznámky

Teplota provozního pouzdra

TOP

0

70

degC

Napájecí napětí

VCC

3.135

3.3

3.465

V

Rychlost přenosu dat, každý pruh

26.5625

GBd

PAM4

Přesnost datové rychlosti

-100

100

ppm

Pre-poměr bitových chyb FEC

2.4x10^-4

Poměr bitové chyby zaúčtování-FEC

1x10^-12

1

Vzdálenost odkazu

D

0.002

2

km

2

Poznámky:

1. FEC poskytované hostitelským systémem.

2. FEC vyžaduje na hostitelském systému podporu maximální vzdálenosti

Parametr

Testovací mast

Min

Typický

Max

Jednotky

Poznámky

Spotřeba energie

10

W

Napájecí proud

Icc

3.18

A

Vysílač (každý pruh)

Rychlost signalizace, každý pruh

TP1

26,5625 ± 100 ppm

GBd

Rozdíl tolerance pk{0}}pk vstupního napětí nesoulad

TP1a

900

mVpp

1

Diferenciální ukončení

TP1

10

%

Ztráta diferenciálního vstupu

TP1

Rovnice IEEE 802.3-2015 (83E-5)

dB

Diferenciální ke ztrátě zpětného signálu na vstupu společného režimu

TP1

Rovnice IEEE 802.3-2015 (83E-6)

dB

Test zátěžového vstupu modulu

TP1a

Viz IEEE 802.3bs 120E.3.4.1

2

Toleranční rozsah napětí s jedním{0}}závěrem (min)

TP1a

-0,4 až 3,3

V

Blízká-výška očí, diferenciál

TP1

-350

2850

mV

3

Přijímač (každý pruh)

Vzdálená-výška očí, diferenciál

TP4

26,5625 ± 100 ppm

GBd

Diferenciální špičkové-k{1}}špičkovému výstupnímu napětí

TP4

900

mVpp

Výstupní napětí společného režimu AC (Vcm)

TP4

17.5

mV

Neshoda ukončení diferenciálu

TP4

10

%

Ztráta diferenciálního výstupu

TP4

Rovnice IEEE 802.3-2015 (83E-2)

Společné pro převodní ztrátu v diferenciálním režimu

TP4

Rovnice IEEE 802.3-2015 (83E-3)

Doba přechodu, 20 % až 80 %

TP4

9.5

ps

Šířka masky symetrie oka v blízkosti- (ESMW)

TP4

0.265

UI

Blízká-výška očí, rozdíl

TP4

70

mV

Šířka masky symetrie oka na vzdáleném konci (ESMW)

TP4

0.2

UI

Vzdálená-výška očí, rozdíl

TP4

30

mV

Poměr ISI vzdáleného-před{1}}kurzoru

TP4

-4.5

2.5

%

Výstupní napětí běžného režimu (Vcm)

TP4

-350

2850

mV

3

Poznámky:

1. S výjimkou IEEE 802.3bs 120E.3.1.2, že vzor je PRBS31Q nebo kódovaný nečinný.

2. Splňuje BER specifikované v IEEE 802.3bs 120E.1.1.

3. Stejnosměrné napětí v běžném režimu generované hostitelem. Specifikace zahrnuje účinky zemního offsetového napětí.

Parametr

Symbol

Min

Typický

Max

Jednotky

Poznámky

Středová vlnová délka

λc

1304.5

1310

1317.5

nm

Vysílač

Rychlost přenosu dat, každý pruh

53,125 ± 100 ppm

GBd

Modulační formát

PAM4

Poměr potlačení bočního-režimu

SMSR

30

dB

Průměrný startovací výkon, každý pruh

P_AVG

-2.4

4

dBm

1

Amplituda vnější optické modulace (OMAouter), každý pruh

P_OMA

-0.2

4.2

dBm

2

Spusťte Power v OMAouter mínus TDECQ, každý pruh

pro ER Větší nebo rovno 4,5 dB

pro ER < 4,5 dB

-1.6

-1.5

dB

Vysílač a rozptylovací oční clona pro PAM4, každý pruh

TDECQ

3.4

dB

TDECQ – 10*log₁₀(Ceq), každý pruh

3.4

dB

3

Poměr vymírání

ER

3.5

dB

RIN15,6OMA

RIN

-136

dB/Hz

Tolerance optické návratnosti

TOL

17.1

dB

Průměrný startovací výkon vypnutého vysílače, každý pruh

Poff

-26

dBm

Přechodový čas vysílače

17

ps

Průměrný startovací výkon vypnutého vysílače, každý pruh

Poff

-15

dBm

Přijímač

Rychlost přenosu dat, každý pruh

53,125 ± 100 ppm

GBd

Modulační formát

PAM4

Práh poškození, každý pruh

THd

5.5

dBm

4

Průměrný výkon příjmu, každý pruh

-6.4

4.5

dBm

5

Příjem napájení (OMAouter), každý pruh

4.7

dBm

Citlivost přijímače (OMAouter), každý pruh

SEN

rovnice (1)

dBm

6

Namáhaná citlivost přijímače

SRS

-2.5

dBm

7

Odrazivost přijímače

R_R

-26

dB

LOS tvrzení

LOSA

-15

dBm

LOS De-tvrdí

LOSD

-9.4

dBm

Hystereze LOS

LOSH

0.5

dB

Stresové podmínky pro citlivost přijímače stresu (Poznámka 7)

Namáhané zavírání očí pro PAM4 (SECQ), testovaná dráha

3.4

dB

SECQ – 10*log10(Ceq), Lane nder Test

3.4

dB

OMAvnější každé Agresor Lane

4.7

dBm

Poznámky:

1. Průměrný startovací výkon, každý pruh (min) je informativní a není hlavním ukazatelem síly signálu. Vysílač se spouštěcím výkonem pod touto hodnotou nemůže vyhovovat; vyšší hodnota však nezaručuje shodu.
2. I když TDECQ<1.4dB for an extinction ratio of ≥ 4.5dB or TDECQ <1.3dB for an extinction ratio of < 4.5 dB, the OMAouter (min) must exceed the minimum value specified here.
3. Ceq je koeficient definovaný v IEEE Std 802.3-2018, článek 121.8.5.3, který zohledňuje zvýšení šumu referenčního ekvalizéru.
4. Průměrný přijímací výkon, každý pruh (min) je informativní a není hlavním ukazatelem síly signálu. Přijímaný výkon pod touto hodnotou nemůže být kompatibilní; vyšší hodnota však nezaručuje shodu.
5. Přijímač musí být schopen bez poškození tolerovat nepřetržité vystavení optickému vstupnímu signálu s touto průměrnou úrovní výkonu.
6. Citlivost přijímače (OMAouter), každý pruh (max) je informativní a je definován pro vysílač s hodnotou SECQ do 3,4 dB. Měl by splňovat rovnici (1), která je znázorněna na obrázku 4.
RS=max(−4,5,SECQ − 5,9) dBm (1)
Kde:
RS je citlivost přijímače a
SECQ je SECQ vysílače používaného k měření citlivosti přijímače
7. Měřeno se signálem testu shody na TP3 pro BER rovnající se 2,4x10-4
8. Tyto testovací podmínky jsou pro měření namáhané citlivosti přijímače. Nejsou to vlastnosti přijímače.

Parametr

Symbol

Min

Max

Jednotky

Poznámky

Absolutní chyba hlídače teploty

DMI_Temp

-3

3

degC

Nad rozsah provozních teplot

Absolutní chyba monitoru napájecího napětí

DMI _VCC

-0.1

0.1

V

V plném provozním rozsahu

Absolutní chyba monitoru napájení kanálu RX

DMI_RX_Ch

-2

2

dB

1

Aktuální monitor zkreslení kanálu

DMI_Ibias_Ch

-10%

10%

mA

Absolutní chyba monitoru napájení kanálu TX

DMI_TX_Ch

-2

2

dB

1

Poznámky:

1. Kvůli přesnosti měření různých vláken může dojít k dalšímu kolísání +/-1 dB nebo celkové přesnosti +/- 3 dB.

Číslo dílu

Popis produktu

S-QD4A31M2K-CD-4

QSFP-DD 400G 1310nm DR4+ 2KM SMF MPO, 0ºC~+70ºC, s DDM
