Lineární optická přijímací dioda
Popis
Technické parametry

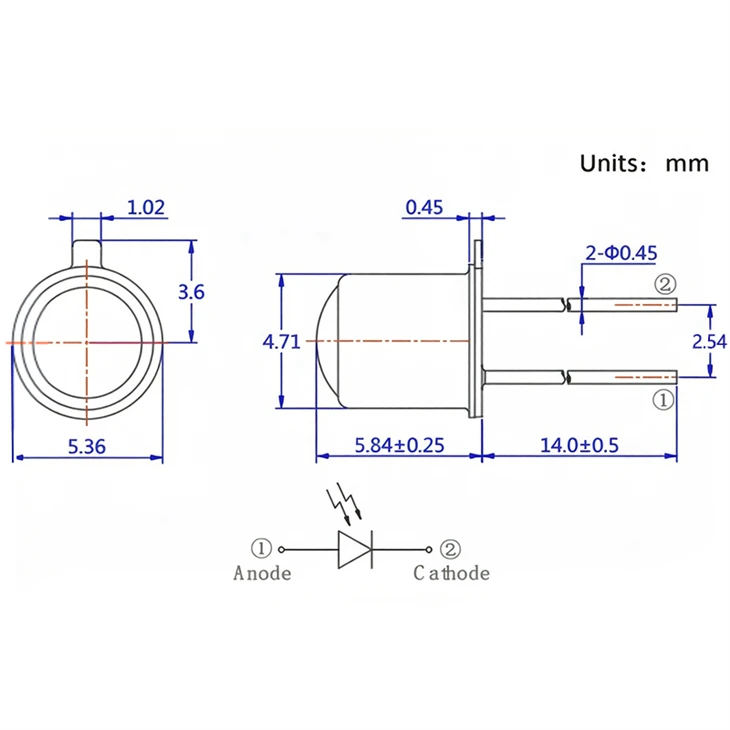

Lineární optická přijímací dioda (ED602MG3) je fotodioda s kovovým pouzdrem TO18 pro příjem optického signálu v lineárním režimu. Za podmínek reverzního předpětí VR=5 V má temný proud 0,1 μA, napětí naprázdno 0,42 V, zkratový proud v rozsahu 1835 μA a kapacitu přechodu 50 pF. Převádí dopadající světlo na proporcionální elektrický výstupní signál; výstup se mění lineárně s intenzitou příchozího světla, takže je vhodný spíše pro obvody pro měření intenzity světla než pro jednoduchou detekci zapnutí a vypnutí.
Lineární přijímací diody pro obvody pro měření světla vyžadují stabilní parametry temného proudu a kapacity, jinak se objeví drift měření. Náš 100% elektrooptický testovací postup dokončených součástí stíní jednotky s abnormálním temným proudem, čímž zachovává stabilitu měření u zákaznických obvodů pro snímání světla.
Technické parametry
|
Parametr |
Specifikace |
|
Materiál |
Silikonový fotodiodový čip, kovový kryt TO18 |
|
Model |
ED602MG3 |
|
Balík |
Kovová plechovka TO18 |
|
Reverzní napětí |
20 V |
|
Napětí otevřeného obvodu |
0.42 V |
|
Zkratový proud |
1835 μA |
|
Temný proud @ VR=5V |
0.1 μA |
|
Kapacita křižovatky |
50 pF |
Aplikace
Obvody pro měření intenzity osvětlení
Optický přijímací prvek s lineární odezvou pro měření relativního jasu dopadajícího světla.
Analogové optoelektronické detekční přístroje
Vytváří proporcionální elektrický signál odpovídající intenzitě vstupního světla v reálném čase.
Optická testovací zařízení Labgrade
Lineární optická přijímací komponenta pro laboratorní měření světelného výkonu testovacího zařízení PCB.
Přizpůsobení
Podporovány jsou služby OEM / ODM. Přijímáme výrobu podle zákaznických výkresů nebo fyzických prototypů. Cyklus vývoje celního vzorku je zhruba jeden týden. K dispozici jsou zkušební vzorky před hromadnou výrobou.
Balení a doprava
Každá lineární optická přijímací dioda je zabalena v antistatickém ochranném obalu, který je umístěn uvnitř nárazuvzdorné pěnové krabice. Krabice se dodávají do vyztužených exportních vlnitých kartonů naplněných tlumícími materiály, zabalené do voděodolné stretch fólie. Antistatické a křehké výstražné štítky jsou potištěny externě. Obchodní podmínky EXW, FOB, DDP jsou podporovány.
